16m Flutlichtmast mit Zopf Ø 108 mm (konisch-rund, LPH 16 m) Flutlichtanlagen

Lichtmast (Laternenmast) - deutsche Herstellung
16m Flutlichtmast mit Zopf Ø 108 mm (konisch-rund, LPH 16 m) Flutlichtanlagen
Angebot anfordern

Fordern Sie Ihr unverbindliches Angebot an!

lieferbar (Lieferzeiten entnehmen Sie bitte Ihrem Angebot. Beratung unter Tel.: +49 (0) 351 420 95 36)


  • SRFLME-K16-108
Dieser 16 m Flutlichtmast dient an Sportplätzen wie Fußballplatz, Tennisplatz, Golfplatz sowie... mehr
Produktinformationen:

Dieser 16 m Flutlichtmast dient an Sportplätzen wie Fußballplatz, Tennisplatz, Golfplatz sowie weiteren großen Flächen als Trägersstem für Flutlichtanlagen aller Art. Er besteht aus stabilem, verzinkten Stahl und besitzt ein Zopfmaß von 108 mm im Durchmesser, sowie eine Lichtpunkthöhe (LPH bzw. Aufsatzhöhe) von 15,6 m. Seine konisch runde Form ist besonders stabil und statisch belastbar bzgl. Windlast und Zopfgewicht. Er eignet sich für Flutlichtsysteme im LED- sowie im konventionellen Bereich oder auch für komplette Flutlichtanlagen. Dieser hochwertige un mittelgroße Flutlichtmast muss 1,50m ins Erdreich eingebracht werden. Er besticht durch eine sehr hohe Lebensdauer und passt sich optisch in jede Sportstätte perfekt ein.

Die Oberfläche des Mastes ist feuerverzinkt nach DIN EN ISO 1461 und auch in einer indiviuellen RAL-Farbe lieferbar. Häufig verwendete Farbtöne sind grau, schwarz oder anthrazit. Die Wandstärke unseres 16m Flutlichtmast beträgt 3,5 mm in oberem und 4 mm im unteren Teil. Durch diese zwei Teile kann er problemlos transportiert werden und ist auch im Handling sowie im Aufbau einfach zu handhaben. Die Montage bzw. sein Einbau in die Erde kann mit einem Kran umgesetzt werden.

Zu Fragen oder technischen Informationen rund um das Thema Flutlichtanlagen kontaktieren Sie uns gern, wir freuen uns auf Ihr Projekt!

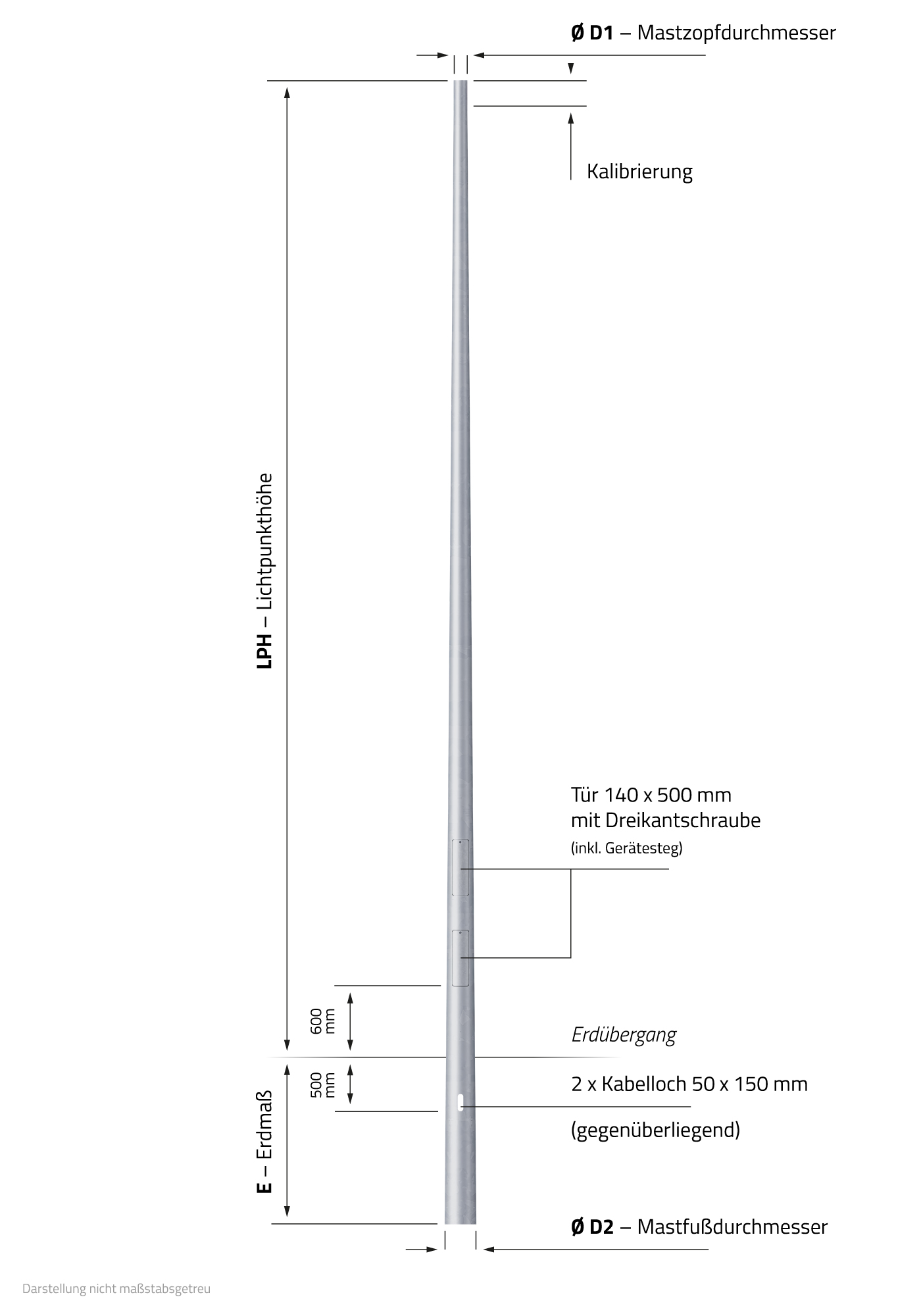

Technische Daten:

  • Material: Stahlrohr, Oberfläche feuerverzinkt (DIN EN ISO 1461)
  • Wandstärke (t): 4 / 3,5 mm (Mast besteht aus 2 Teilen unterer Teil 4 mm Wandstärke, oberer Teil  3,5 mm)
  • Zopfmaß: 108 mm Durchmesser
  • LPH: 15,6 m (Lichtpunkthöhe, Höhe über Erde)
  • Mastfußdurchmesser: 270 mm
  • E: 1500 mm (Erdtiefe, Erdmaß)
  • Konizität: 1:10
  • 2 x Kabelloch: 50 x 150 mm (UKT = 500 mm unter Erde)
  • Form: konisch-rund
  • 2 x Türausschnitt 155 x 500 mm ( Tür 1: UKT = 600 mm über Erde, Tür 2 : UKT = 1700 mm über Erde),
    2x Vorschaltgeräte- Halter (155 mm) mit Halfenschraube  M10x20, Halfenschiene 38/ 17,
    Türverschluss VA-Dreikantschraube M12, Türverstärkung (Stahl S355) 2x Fl. 80 x 90 - 1900
  • Bandeisenerdung M12 x 16 (UKT = 200 mm über Erde)
  • Steckstoss (Länge: 400 mm)
  • Farbe: silbrig
  • Gewicht: 324,38 kg
  • DIN EN40, CE

    Statisch ausgelegt für Windzone 1:
    • Zopflast: für bis zu 2 Fluter je 40 kg
    • Windangriffsfläche: 0,71 m²

    Statisch ausgelegt für Windzone 2:
    • Zopflast: für bis zu 2 Fluter je 40 kg
    • Windangriffsfläche: 0,55 m²

    Statisch ausgelegt für Windzone 3:
    • Zopflast: für bis zu 2 Fluter je 40 kg
    • Windangriffsfläche: 0,33 m²
